GerbView 11.40.0.647 (x86/x64) + Portable

GerbView™ — это продвинутое, но простое в использовании приложение, которое позволяет просматривать, печатать и конвертировать файлы Gerber, ODB++, Adobe PDF, Excellon, HPGL/2 и другие форматы.

v11.40.0.647

Английский

GerbView™ — это продвинутое, но простое в использовании приложение, которое позволяет просматривать, печатать и конвертировать файлы Gerber, ODB++, Adobe PDF, Excellon, HPGL/2 и другие форматы.

GerbView поддерживает форматы Gerber RS-274D и RS-274X. Вы можете использовать его для конвертации старых Gerber-файлов в новый расширенный формат RS-274X. Новый расширенный формат Gerber содержит встроенную информацию об апертурах, что минимизирует риск ошибок при производстве печатных плат (PCB).

Благодаря функции «PDF в CAD» вы можете конвертировать файлы Adobe PDF в Gerber или Autodesk DXF.

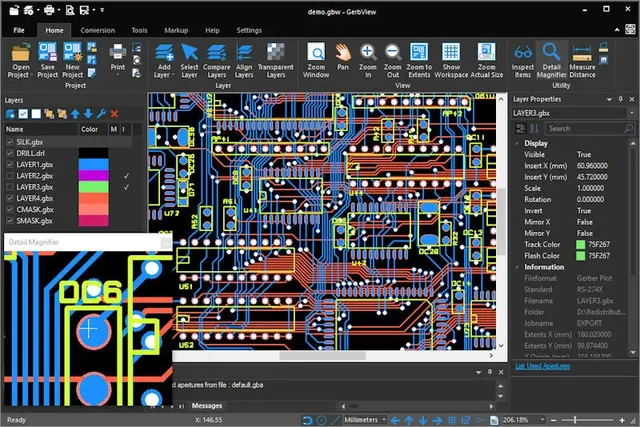

GerbView визуализирует вашу конструкцию на экране или на печати. Вам больше не нужно ждать изготовления прототипа платы, чтобы увидеть реальный проект. Используйте точные инструменты измерения и запросов для проверки апертур, инструментов, расстояний и многого другого.

В GerbView вы работаете с рабочей областью (workspace), которая может содержать один или несколько файлов поддерживаемых форматов. Рабочую область можно сохранить для последующего использования. Сохранённая рабочая область будет ссылаться на ваши файлы проекта, так что достаточно перезагрузить файл рабочей области, чтобы увидеть весь проект.

В рабочую область можно добавлять элементы разметки (markup): текст, штрих-коды, стрелки, линии, изображения, эллипсы и многоугольники. Все элементы разметки могут быть «вжжены» (burned-in) и стать частью слоя Gerber. Используя эту функцию, вы можете легко добавить, например, текст или штрих-код на слой.

Ключевые возможности:

Просмотр, печать, разметка и конвертация Gerber, Adobe PDF, Excellon, ODB++ и HPGL/2 (PLT).
Конвертация файлов Gerber, Excellon, ODB++ и HPGL/2 в Autodesk DXF, Adobe PDF и другие форматы.
Конвертация из RS-274D в RS-274X (расширенный формат Gerber).
Конвертация файлов PDF в Gerber RS-274X, HPGL/2 или DXF.
Конвертация нескольких Gerber-файлов в многослойный PDF, DWF или DXF.
Конвертация ODB++ в многослойный PDF или в отдельные файлы в форматах Extended Gerber (RS274-X), PDF, DXF, SVG и других.
Поддержка атрибутов Gerber X2, а также pads и их атрибутов.
Добавление разметки (аннотаций) с помощью текста, изображений, QR-кодов, штрих-кодов, символов, линий, многоугольников и других фигур.
Функция «вжигания» разметки для преобразования элементов разметки в нативные данные Gerber.
Сравнение слоёв Gerber и отображение различий.
Удаление выбранных элементов из загруженного Gerber-файла.
Удаление элементов на основе выбора апертур и их использования.
Замена апертур Gerber по использованию или по индивидуальному выбору.
Отчёт об использовании апертур для одного или всех слоёв.
Включена поддержка конвертации и печати через командную строку.
Запрос информации о сущностях в файлах Gerber, ODB++, HPGL/2 и Excellon.
Измерение расстояний, площадей и периметров с привязкой к контактным площадкам (pads) и дорожкам (tracks) или без неё.
Поддержка метрических и имперских единиц измерения.
Список и поиск компонентов в файлах ODB++.
Подсветка выбранных апертур в файлах Gerber и ODB++.
Добавление файлов разных форматов в одну рабочую область.
Нет ограничений на количество файлов в рабочей области (ограничено только памятью).
Видимость, поворот, масштабирование, зеркалирование и положение всех загруженных файлов можно настраивать индивидуально.
Копирование выбранной области изображения в буфер обмена и вставка в другое Windows-приложение.
Использование колёсика мыши для масштабирования и панорамирования в стиле CAD.
Пользовательские верхний и нижний колонтитулы для печати.
Цветная или чёрно-белая печать.
Масштабированная печать или печать по размеру бумаги.
Полный предварительный просмотр печати.
Режим постера для печати чертежей большого формата, например, на нескольких листах A4.
Печать на все поддерживаемые Windows плоттеры и принтеры.
Конвертация всей рабочей области или отдельных файлов в растровые форматы: TIFF, CALS, Adobe PDF, Windows BMP, PNG и JPEG.
Настраиваемый пользовательский интерфейс с выбором темы.
